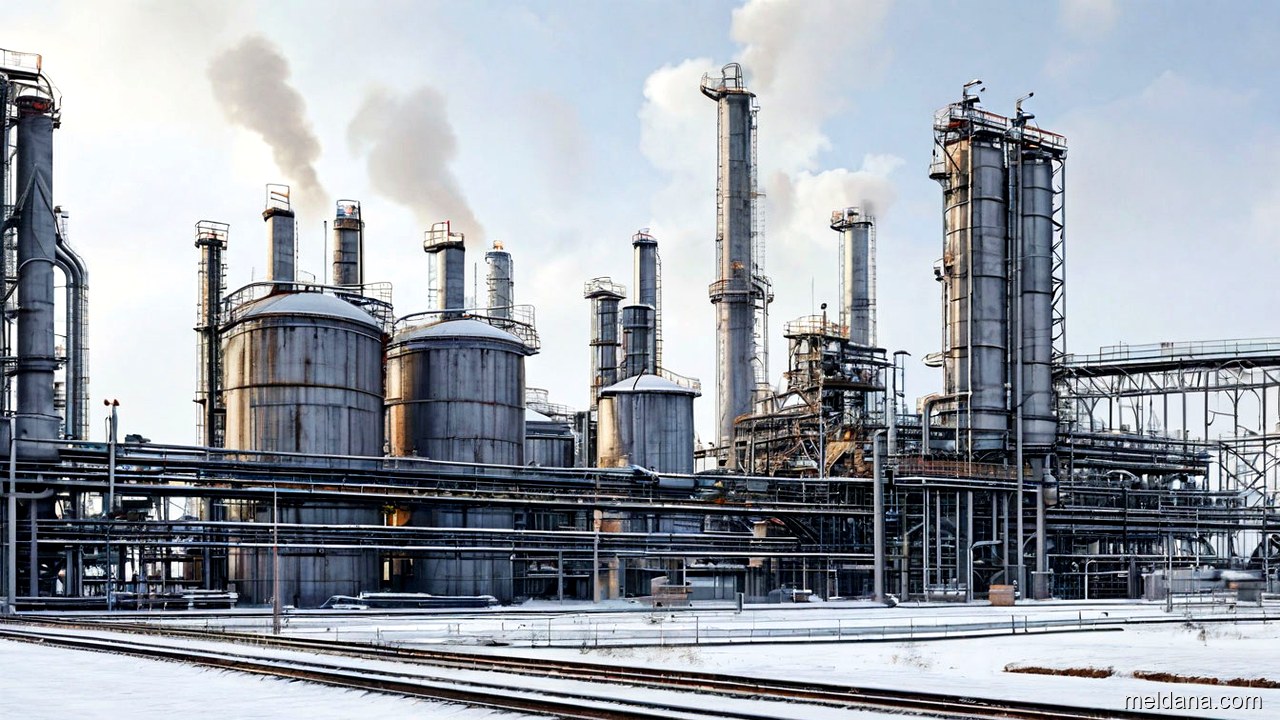

Топливное хозяйство ТЭЦ и котельной — мазутные резервуары, склад угля, эстакады топливоподачи и газорегуляторный пункт — сочетает два свойства, которые делают его приоритетной целью: большая площадь и высокая пожарная опасность. Альбом типовых решений пассивной защиты, направленный письмо Минэнерго России от 15.06.2026 № 04-1576, даёт для таких зон отдельные типовые узлы креплений. Разбираем, как строится защита топливного хозяйства объекта Абакане.
Документ направлен Департаментом экономической безопасности в ТЭК Минэнерго России для учёта в работе. Это не приказ и не технический регламент: альбом задаёт инженерный ориентир — какую угрозу считать расчётной и какими конструктивными решениями её парировать. Для организаций из указателя рассылки он фактически становится руководящим при проектировании защиты и обосновании затрат.
Чем топливное хозяйство отличается от остальной площадки
- Большая площадь при малой высоте. Резервуарный парк и склад угля занимают гектары, но почти не имеют высотных сооружений — точек натяжения тросов мало.
- Вторичное поражение. Попадание в мазутный резервуар или газопровод даёт пожар и взрыв, которые повреждают соседнее оборудование — ущерб многократно превышает прямой.
- Каскадный эффект. В резервуарном парке возгорание одной ёмкости угрожает соседним.
- Взрывопожароопасная зона. Любые работы и конструкции проектируются с учётом требований к таким зонам, включая заземление и искробезопасность.
- Потеря резервного топлива. Для ТЭЦ мазутное хозяйство — страховка на случай ограничения подачи газа; его потеря обнуляет резерв.
Расчётная угроза: дальнобойные самолётные БПЛА
Альбом Минэнерго считает расчётной угрозой не коммерческий квадрокоптер и не барражирующий боеприпас малого класса, а дальнобойные самолётные БПЛА, способные преодолевать свыше 1000 км. Это принципиально меняет расчёт: масса аппарата на порядок больше, а размах крыльев измеряется метрами.
| Параметр | Тип «Лютый» | Тип «PD-2» |
|---|---|---|
| Размах крыльев, м | 6,7 | 4–5 |
| Длина фюзеляжа, м | 4,4 | 2,8 |
| Дальность полёта, км | 1050 | 1000–1100 |
| Максимальная скорость, км/ч | 230 | — |
| Крейсерская скорость, км/ч | 150–180 | 100–110 |
| Практический потолок, м | 2500 | 4700–5000 |
| Взлётная масса, кг | 250–300 | 45–55 |
| Полезная нагрузка, кг | 75 | 20–29 |
Именно размах крыльев 6,7 м у аппарата типа «Лютый» лежит в основе логики барьера: при таком размахе аппарат гарантированно контактирует не менее чем с четырьмя тросами одновременно, и энергия удара распределяется между ними, не превышая предела прочности на разрыв.
Принцип: барьер останавливает аппарат на удалении от объекта
Система пассивной защиты по альбому Минэнерго создаёт защитный барьер, обеспечивающий полную остановку БПЛА на удалении точки контакта 10–40 м от защищаемых сооружений. Время торможения до полного останова принято равным 1 секунде.
Вынос рубежа перехвата — не эстетика, а расчёт. Альбом приводит зависимость кинетической энергии поражающего элемента массой 3 г от пройденного расстояния:
| Расстояние от точки подрыва, м | Кинетическая энергия, Дж | Потеря энергии |
|---|---|---|
| 0 | 3375 | — |
| 10 | 2975 | −12 % |
| 20 | 2600 | −23 % |
| 30 | 2300 | −32 % |
| 40 | 1983 | −41 % |
То есть при остановке аппарата в 40 метрах от оборудования осколки теряют 41 % энергии ещё до подлёта к защищаемым конструкциям. Плюс сам подрыв происходит вне технологической зоны — не на трубопроводе, не на трансформаторе и не на крыше главного корпуса.
Типовые узлы креплений для топливной зоны
Крепление на эстакаде
Эстакады трубопроводов — готовая протяжённая конструкция, идущая через всю площадку. Типовое решение альбома: для закрепления тросов верхнего слоя на эстакадах устанавливаются стойки по существующим траверсам, расположенным по внешнему контуру, с шагом примерно 6 м. Между стойками по всему периметру эстакад закрепляется опорный канат, к которому вяжутся тросы с равномерным шагом.
Практическая ценность решения в том, что эстакада уже имеет фундаменты и проходит вдоль технологических потоков — контур получается там, где он нужен, без нового свайного поля.
Крепление на отметке «0» — фундаментные блоки
Там, где нет ни эстакад, ни высотных сооружений, нижний слой защиты закрепляется на уровне земли. Типовое решение: к блокам ФБС предусматриваются опорные канаты, закреплённые к петлям блоков; к опорному канату вяжутся тросы с равномерным шагом. Блоки работают как пригруз и анкер одновременно — это позволяет развернуть нижний контур быстро и без устройства свайных фундаментов.
Крепление к дымовой трубе
Если топливное хозяйство расположено вблизи котельного отделения, точкой натяжения верхнего слоя служит дымовая труба — по типовому узлу с консолями и замкнутым контуром из трёх канатов. Подробно — в материале о защите дымовой трубы.
Схема слоёв для резервуаров
Для резервуара альбом задаёт собственную раскладку слоёв, отличную от технологической площадки:
Три слоя тросовой защиты
Для резервуара слои разнесены по высоте существенно шире: нижний контур прикрывает обвалование и нижний пояс стенки, средний — уровень верхней кромки, верхний перекрывает резервуар сверху.
| Слой | Отметка |
|---|---|
| 1-й слой защиты | 1,5 м |
| 2-й слой защиты | 9 м |
| 3-й слой защиты | 53 м |
Слои работают последовательно: если аппарат прошёл верхний контур с потерей скорости, его останавливает следующий. Одиночная сеть такого запаса не даёт.
Разнос слоёв объясняется геометрией: у резервуара критична верхняя часть — крыша и верхний пояс стенки, где скапливаются пары. Поэтому верхний контур поднимается существенно выше самой ёмкости, а нижний прикрывает обвалование и нижний пояс.
Для отдельно стоящих резервуаров применяется также решение с индивидуальным защитным куполом — см. антидроновую защиту резервуаров РВС.
- Постоянные — собственный вес тросовой системы;
- кратковременные климатические — гололёдные и ветровые;
- особые — от падения БПЛА.
Гололёд для тросовой конструкции критичен: обледеневший трос резко набирает вес и парусность, поэтому климатический район площадки закладывается в расчёт наравне с ударной нагрузкой.
Что защищают в топливном хозяйстве по приоритету
| Объект | Последствия поражения | Приоритет |
|---|---|---|
| Газорегуляторный пункт, газопроводы | взрыв, пожар, аварийный останов станции | высший |
| Мазутные резервуары | пожар с длительным тушением, потеря резервного топлива | высший |
| Мазутонасосная и подогреватели | невозможность подачи топлива при исправных резервуарах | высокий |
| Эстакада топливоподачи, конвейеры | остановка подачи угля, разрыв технологической цепочки | высокий |
| Склад угля, вагоноопрокидыватель | ограничение запаса топлива, возгорание штабеля | средний |
| Сливная эстакада, железнодорожные пути | невозможность приёма топлива | средний |
- работы ведутся по наряду-допуску с оформлением огневых работ;
- все металлоконструкции включаются в систему заземления и молниезащиты;
- трассировка тросов не должна перекрывать пути эвакуации, проезды пожарной техники и подходы к пожарным гидрантам и лафетным стволам;
- конструкции не должны препятствовать работе систем пожаротушения и орошения резервуаров;
- монтаж согласуется с графиком приёма и отпуска топлива.
Как это соотносится с СП 542.1325800.2024
Альбом Минэнерго не отменяет и не заменяет СП 542.1325800.2024 — свод правил по защитным ограждающим конструкциям от БПЛА. Документы решают разные задачи и в проекте применяются вместе.
| Признак | ЗОК по СП 542 (сетка) | Тросовый барьер по альбому Минэнерго |
|---|---|---|
| Что защищает | конкретное здание или сооружение | площадку и группу объектов целиком |
| Расчётный аппарат | малый, лёгкий, средний БПЛА (до 150 кг) | дальнобойный самолётный БПЛА 250–300 кг |
| Где рубеж перехвата | 1,5–5 м от конструкций объекта | 10–40 м от защищаемых сооружений |
| Несущая часть | стойки и колонны высотой 6–28 м | решётчатые мачты 40 и 70 м |
| Улавливающий элемент | плетёная или арамидная сеть | многослойная тросовая система |
| Когда применяется | точечно: котельная, ОРУ, трансформатор, резервуар | системно: ТЭЦ, НПЗ, резервуарный парк, ЛПДС |
Правильная схема для крупного объекта генерации — эшелонированная: вынесенный тросовый контур на мачтах по периметру плюс ЗОК-сетка на критичных точках (щит управления, трансформаторы, газорегуляторный пункт, ОРУ).
Как выполняется проект
- Обследование топливного хозяйства. Генплан, высотные отметки, существующие эстакады и трубы, геология под фундаменты мачт, климатический район по СП 20.13330.2016.
- Модель угрозы и расчёт. Определение расчётного аппарата, импульса, требуемого выноса рубежа и числа слоёв; проверка, что усилие в тросах не превышает предела прочности на разрыв.
- Проектирование. КМ и КМД на мачты и узлы креплений, свайные фундаменты по худшим условиям работы, ПОС и ППР, разделы по молниезащите и светоограждению высотных конструкций.
- Изготовление и поставка. Мачты, тросовая система, консоли, опорные канаты, крепёж, ЗИП.
- Монтаж. Свайное поле, сборка и подъём мачт, монтаж креплений на существующие сооружения, натяжение тросовых слоёв. Работы на действующем объекте — по нарядам-допускам, без остановки основного оборудования.
- Сдача. Контроль натяжения, исполнительная документация, паспорта, инструкция по обслуживанию и осмотрам конструкции.
